DC-DC降壓
產品名稱：PL56002 雙路恒流降壓控制器
型號： PL56002
產片介紹：PL56002是一款脈寬調制信號（PWM）控制器，針對輸入電壓為4 2V到32V的高性能同步降壓DC DC應用而設計。 PL56002采用常開時間控制。根據FREQ引腳和GND引腳之間不同的電阻值，開關頻率可以設定為150kHz或300kHz。
產片介紹：PL56002是一款脈寬調制信號（PWM）控制器，針對輸入電壓為4 2V到32V的高性能同步降壓DC DC應用而設計。 PL56002采用常開時間控制。根據FREQ引腳和GND引腳之間不同的電阻值，開關頻率可以設定為150kHz或300kHz。
┄┄┄詳細介紹┄┄┄
1、產品特征
• 輸入電壓范圍：3.5V-32V
• 最大輸出電流：20A
• 開關頻率150kHz、300kHz
• 內置2A柵極驅動
• 支持PWM調壓、調電流
• 支持100%占空比
• 支持抖頻模式
• 輕載高效模式
• 支持欠壓、過壓、過流、短路、溫度等保護
• 封裝：QFN3x3-20

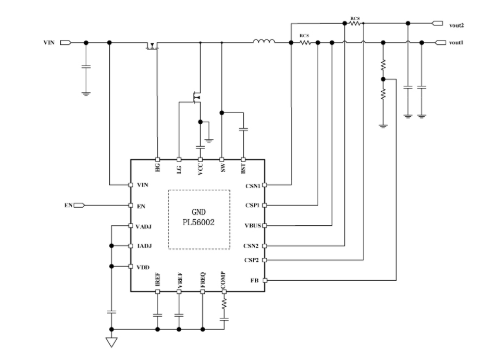

2、應用原理圖
3、產品描述
PL56002是一款脈寬調制信號（PWM）控制器，針對輸入電壓為4.2V到32V的高性能同步降壓DC/DC應用而設計。
PL56002采用常開時間控制。根據FREQ引腳和GND引腳之間不同的電阻值，開關頻率可以設定為150kHz或300kHz。該設備還具有可編程的軟啟動功能，并提供各種保護功能，包括每周期限流、輸入欠壓鎖定（UVLO）、輸出過壓保護（OVP）、過溫關斷和輸出短路保護等。PL56002提供電壓控制回路、恒流回路和熱調節回路。
4、典型應用場景
• 汽車啟停系統
• 工業用電源供應器
• USB電源傳輸技術
