DC-DC降壓
產品名稱：PL8332G 同步降壓轉換器
型號： PL8332G
產片介紹：L8332G是一款單片36V、3 1A降壓開關穩壓器。PL8332G集成了一個高側36V 79mΩ和一個低側36V、62mΩ MOSFET，以在6 5V到36V的工作輸入電壓范圍內提供3 1A的連續負載電流，并具有33V的輸入過壓保護。峰值電流模式控制提供快速瞬態響應和逐周期電流限制?？删幊誊泦?dòng)防止上電時的涌入電流
產片介紹：L8332G是一款單片36V、3 1A降壓開關穩壓器。PL8332G集成了一個高側36V 79mΩ和一個低側36V、62mΩ MOSFET，以在6 5V到36V的工作輸入電壓范圍內提供3 1A的連續負載電流，并具有33V的輸入過壓保護。峰值電流模式控制提供快速瞬態響應和逐周期電流限制?？删幊誊泦?dòng)防止上電時的涌入電流
┄┄┄詳細介紹┄┄┄
1、產品特征
• 3.1A持續輸出電流能力
• 6.5V-30V的寬范圍輸入電壓，同時具備輸入電壓保護功能
• 維持40V輸入電壓峰值
• 集成高側36V, 79mΩ和低側36V, 62mΩ功率場效應管開關

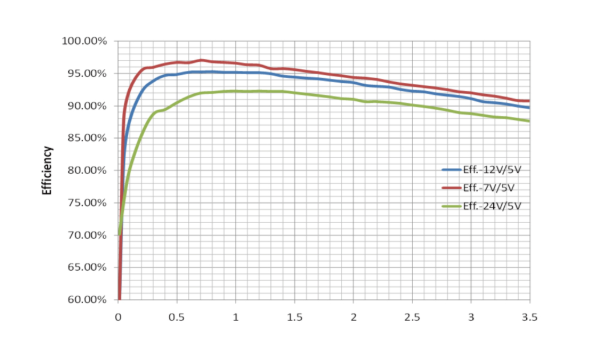

• 高達95%效率
• 可編程軟啟動功能，可限制設備通電時的瞬時電流
• 低等效串聯電阻（ESR）的陶瓷輸出電容器也能輸出穩定
• 固定300KHz開關頻率
• 支持輸入欠壓保護
• 支持輸入過壓保護，可防止場效應管在高電壓，高電流情況工作
• 支持輸出過壓保護
• 采用高側電流限制和低側電流限制的辦法進行短路保護
• 支持過溫保護
• 熱增強型ESOP-8封裝

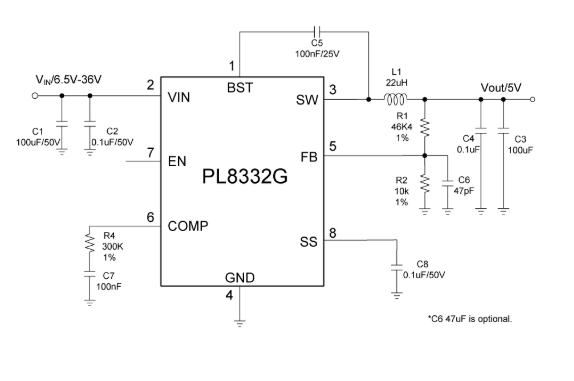

2、應用原理圖
3、產品描述
PL8332G是一款單片36V、3.1A降壓開關穩壓器。PL8332G集成了一個高側36V 79mΩ和一個低側36V、62mΩ MOSFET，以在6.5V到36V的工作輸入電壓范圍內提供3.1A的連續負載電流，并具有33V的輸入過壓保護。峰值電流模式控制提供快速瞬態響應和逐周期電流限制?？删幊誊泦?dòng)防止上電時的涌入電流。
4、典型應用場景
• 機頂盒 • 數據通信
• 電視 • 分布式電力系統
• DVD, 液晶顯示屏 • USB車載充電器
• 筆記本 • 便攜式充電器
• 通用
