產品名稱：PL5700 升壓DC-DC轉換器
型號： PL5700
產片介紹：PL5700采用恒定導通時間（COT）控制拓?fù)浣Y(jié)構，能實現快速瞬態響應。其 2A 柵極驅動器可將外部 MOSFET 的功率損耗降至最低，同時允許使用各種標準閾值器件。此外，PL5700 采用脈沖跳躍模式，以提高輕載或空載時的效率。
產片介紹：PL5700采用恒定導通時間（COT）控制拓?fù)浣Y(jié)構，能實現快速瞬態響應。其 2A 柵極驅動器可將外部 MOSFET 的功率損耗降至最低，同時允許使用各種標準閾值器件。此外，PL5700 采用脈沖跳躍模式，以提高輕載或空載時的效率。
┄┄┄詳細介紹┄┄┄
1、產品特征
• 輸入電壓范圍：2.8V-30V
• 輸出電壓范圍：4.5V-30V
• 最大輸出電流：20A
• 開關頻率150kHz/300kHz/600kHz
• 頻率抖動EMI性能好
• 支持欠壓、過壓、過流、短路、溫度等保護
• 采用 QFN4*4-32 封裝

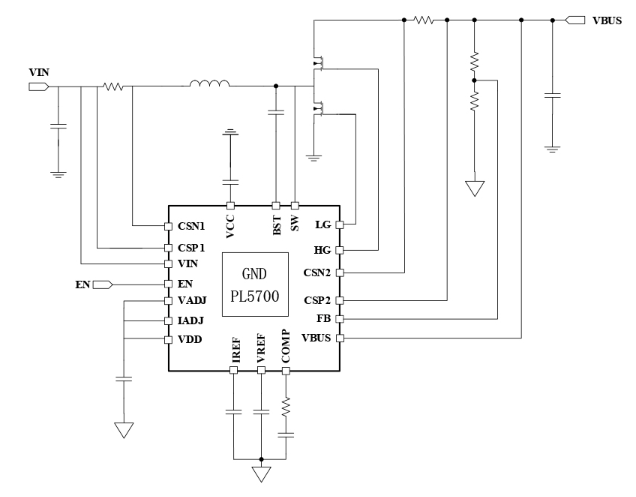

2、應用原理圖
3、產品描述
PL5700采用恒定導通時間（COT）控制拓?fù)浣Y(jié)構，能實現快速瞬態響應。其 2A 柵極驅動器可將外部 MOSFET 的功率損耗降至最低，同時允許使用各種標準閾值器件。此外，PL5700 采用脈沖跳躍模式，以提高輕載或空載時的效率。
開關頻率可根據 FREQ 引腳與接地引腳（GND）之間不同的電阻值設置為 150kHz 或 300kHz。 該器件還具備可編程軟啟動功能，可通過 VADJ 和 IADJ 引腳對輸出 VBUS 電壓和輸出電流限制進行編程設置。它集成了欠壓鎖定（UVLO）、軟啟動（SS）、內部穩壓電源和斜率補償功能，從而最大限度地減少了外部元件的數量。
PL5700具備電壓控制環路和恒流環路。保護功能包括用于過載保護（OLP）的打嗝模式和過壓保護（OVP）。
4、典型應用場景
• 備用電源
• 啟停式升壓
• 藍牙音箱
• 智能 USB 插座
