DC-DC升壓
產品名稱：PL32001同步升壓轉換器
型號： PL32001
產片介紹：PL32001是一款24V同步升壓轉換器，內置用于負載斷開的柵極驅動器。它集成了兩個低導通電阻的功率場效應晶體管（FET）：一個導通電阻為18mΩ的開關FET和一個導通電阻為18mΩ的整流FET。
產片介紹：PL32001是一款24V同步升壓轉換器，內置用于負載斷開的柵極驅動器。它集成了兩個低導通電阻的功率場效應晶體管（FET）：一個導通電阻為18mΩ的開關FET和一個導通電阻為18mΩ的整流FET。
┄┄┄詳細介紹┄┄┄
1、產品特征：
• 輸入電壓范圍：2.7V-24V
• 輸出電壓范圍：4.5V-24V
• 集成了兩個18mΩ FET
• 可編程開關峰值電流：15A
• 可調節開關頻率：高達2.2MHz
• 可提供負載斷開功能的柵極驅動器
• 自動切斷短路保護功能
• 封裝：QFN3.5x4.5-20L

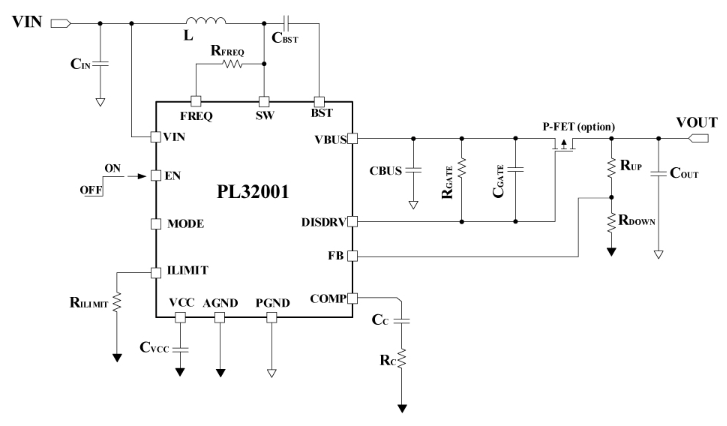

2、應用原理圖
3、產品描述
PL32001是一款24V同步升壓轉換器，內置用于負載斷開的柵極驅動器。它集成了兩個低導通電阻的功率場效應晶體管（FET）：一個導通電阻為18mΩ的開關FET和一個導通電阻為18mΩ的整流FET。
PL32001采用自適應恒定關斷時間峰值電流模式控制。它具備一項有助于提高輕載效率的內部特性。當輸出電流較低時，PL32001將進入不連續導通模式（DCM）。PL32001的可配置特性包括可編程逐周期電流限制、可編程開關頻率功能以及模式選擇功能。
PL32001在關斷時能夠?qū)⑤敵龆伺c輸入端隔離。一旦輸出端發生短路，它會進入打嗝模式以降低熱應力，并且在短路情況解除后可自動恢復。此外，它還具備過壓保護（OVP）和熱保護功能，以避免出現故障運行。
4、典型應用場景
• 藍牙揚聲器
• Thunderbolt接口
• 便攜式刷卡機（POS）終端
• 電子煙
