DC-DC降壓
產品名稱：PL83081 雙路恒流同步降壓轉換器
型號： PL83081
產片介紹：PL83081是一款PWM（脈寬調制） 控制器，指在用于輸入電壓為4 2V到24V的高性能同步降壓DC DC應用。PL83081采用恒定開啟時間控制。根據FREQ引腳和GND引腳之間的不同電阻值，開關頻率可以設置為150kHz或300kHz。
產片介紹：PL83081是一款PWM（脈寬調制） 控制器，指在用于輸入電壓為4 2V到24V的高性能同步降壓DC DC應用。PL83081采用恒定開啟時間控制。根據FREQ引腳和GND引腳之間的不同電阻值，開關頻率可以設置為150kHz或300kHz。
┄┄┄詳細介紹┄┄┄
1、產品特征
• 輸入電壓范圍：4.2V-24V
• 輸出電壓范圍：2.0V-24V
• 100%工作負載
• 集成兩個8mΩ 功率開關場效應管
• 可利用脈寬調制信號或模擬信號對輸出電流或輸出電壓進行動態編程
• 可利用電阻實現開關頻率可調
• 利用頻率抖動以實現良好的電磁干擾防護
• 集成兩個場效應管柵極驅動
• 全面保護功能包括輸出短路保護，逐周期峰值電流限制，溫度調節，過溫關機，輸入欠壓保護，輸出過壓保護
• 雙輸出平均電流限制功能，采用穩定的電壓調節環路
• QFN5x5-32封裝

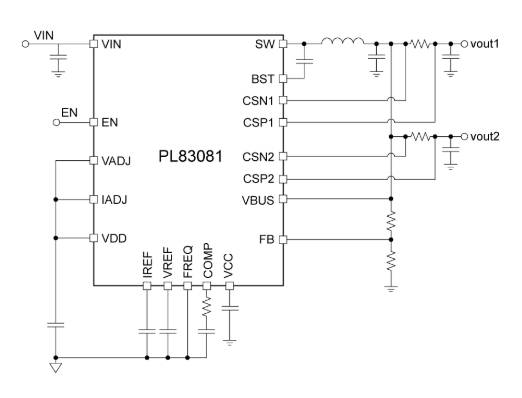

2、應用原理圖
3、產品描述
PL83081是一款PWM（脈寬調制） 控制器，指在用于輸入電壓為4.2V到24V的高性能同步降壓DC/DC應用。PL83081采用恒定開啟時間控制。根據FREQ引腳和GND引腳之間的不同電阻值，開關頻率可以設置為150kHz或300kHz。
該設備還具有可編程的軟啟動功能，并提供各種保護特性，包括周期性電流限制、輸入欠壓鎖定（UVLO）、輸出過壓保護（OVP）、熱關斷和輸出短路保護等。PL83081 提供電壓控制回路、恒流回路和熱調節回路。
4、典型應用場景
• 汽車啟停系統
• 工業用電源供應器
• USB電源傳輸技術
