DC-DC降壓
產品名稱：PL59011 100V高壓大電流同步降壓控制器
型號： PL59011
產片介紹：PL59011是一款適用于輸入電壓高達100V的超寬輸入范圍、高性能同步降壓DC-DC的PWM控制器。PL59011通過驅動一對外部整流和續流MOS-FET實現大輸出電流（可達20A）、超寬出入范圍（12-100V）的降壓DC-DC應用。
產片介紹：PL59011是一款適用于輸入電壓高達100V的超寬輸入范圍、高性能同步降壓DC-DC的PWM控制器。PL59011通過驅動一對外部整流和續流MOS-FET實現大輸出電流（可達20A）、超寬出入范圍（12-100V）的降壓DC-DC應用。
┄┄┄詳細介紹┄┄┄
1、產品特征：
• 12V-100V的寬輸入電壓范圍
• 最大輸出電流：20A
• 開關頻率范圍為最高500kHz
• COT控制模式
• 可編程軟啟動
• 可編程逐周期限流保護
• 支持欠壓保護、過壓保護、過流保護、短路保護和過溫保護等
• 封裝：ETSSOP20

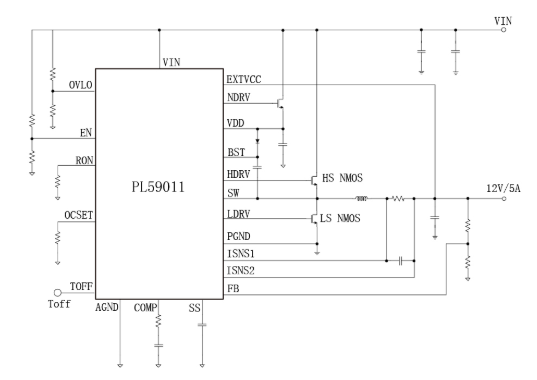

2、應用原理圖
3、產品描述
PL59011是一款適用于輸入電壓高達100V的超寬輸入范圍、高性能同步降壓DC-DC的PWM控制器。PL59011通過驅動一對外部整流和續流MOS-FET實現大輸出電流（可達20A）、超寬出入范圍（12-100V）的降壓DC-DC應用?？赏獠烤幊陶{(diào)整開關頻率，可調范圍為50 kHz -500 kHz，實現在不同應用下對轉換效率、體積、功率大小的靈活設計。
PL59011保護功能齊全，具有可編程設置的輸入欠壓鎖定、輸入過壓鎖定、和輸出過流保護以及電源電流低于10µA時的自動關閉模式。在家庭儲能電源、電信總線網絡轉換器、工業電機驅動等高壓、大電流應用的理想選擇。
4、典型應用場景
• 高電池節數電池組（如：電動自行車、電動踏板車）
• 電機驅動器、無人機、電信
• 移動儲能電源
• 非隔離式POE
• 車載電子
• 電器、電動工具和園藝工具
