音頻編解碼器
產品名稱：SS1311 超低功耗單聲道音頻編碼器兼容 ES8311
型號： SS1311 ES8311
產片介紹：SS1311 是一款性能與功耗卓越、性價比極高的單聲道音頻編解碼芯片。該芯片集成了信噪比高達 106dB 的 ADC 和 110dB 的 DAC，可滿足高性能音頻的應用需求。
產片介紹：SS1311 是一款性能與功耗卓越、性價比極高的單聲道音頻編解碼芯片。該芯片集成了信噪比高達 106dB 的 ADC 和 110dB 的 DAC，可滿足高性能音頻的應用需求。
┄┄┄詳細介紹┄┄┄
1 Description
SS1311 是一款性能與功耗卓越、性價比極高的單聲道音頻編解碼芯片。該芯片集成了信噪比高達 106dB 的 ADC 和 110dB
的 DAC，可滿足高性能音頻的應用需求。同時，它具有領先的低功耗水平，適合便攜式、智能化、工業等廣泛的應用。
SS1311 集成了低噪聲 ALDO/DLDO，支持單電源供電，具備高性能抗混疊能力、工業/車規級 ESD，方便實現簡潔、可靠的
方案。此外，它包含 0 至 42dB 模擬 PGA、AB 類耳機放大器，I2S 接口、數字麥克風接口、數字音量，以及先進的片上信
號處理單元，包括可編程均衡器（EQ）、動態范圍壓縮器（DRC）、HPF、音量淡入淡出等功能。它還內置了一個鎖相環
（PLL），支持各種輸入時鐘，適應靈活、精準的頻率應用要求。
2 FEATURES
? Mono ADC Channel ? Power
- Performance: - Single Supply Operation: 1.8 V- 3.3 V
• SNR: 106 dB • Integrated Low Noise ALDO and DLDO
• THD+N: ?92 dB - Low-Power Consumption
- Sample Rate (fs) = 8 KHz to 192 KHz • 5mW for Playback and Record
- Programmable PGA Gain from 0dB to 42dB ? Digital Interface
? Mono DAC Channel - I2C Control Interface
- Performance: - I2S Audio Data Serial Interface
• SNR: 110 dB ? Flexible Features
• THD+N: ?96 dB - Programmable PLL for Flexible Clocking
- Sample Rates (fs) = 8 KHz to 192 KHz - Digital Microphone Input Support
? Digital Process ? Package
- Programmable IIR Filters for Noise Reduction - 3mm×3mm 20-Pin QFN
- HPF for ADC DC Remove
- 3 Band EQ 3 APPLICATIONS
- Dynamic Range Compressor (DRC) ? Music Player/Recorder
- Soft Volume Control/ Soft Mute ? IPC, DVR, NVR
? Analog Input/Output ? IPC, DVR, NVR
- 1 Differential MIC Input ? Phone
- 1 Low Noise MIC Bias Output ? Toy
• from 1.8V to 2.5V ? Portable Devices
• 3.3 uVrms Noise between 20Hz-20KHz
- 1 Differential Line-out Output
• Support Single Mode
• Can Used as a Headphone Driver (9mW@
32Ω) without Pop Noise

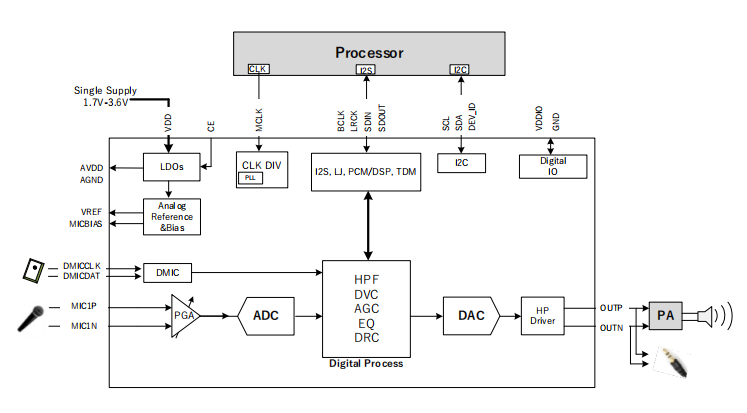

4 BLOCK DIAGRAM
