DC-DC降壓
產品名稱：PL8805 降壓DC-DC轉換器
型號： PL8805
產片介紹：PL8805是一款60V、3 5A的降壓穩壓器，內置高側場效應管。該設備能夠承受高達65V的負載脈沖。電流模式控制提供簡單的外部補償和靈活的元件選擇。低紋波脈沖跳頻模式減少了無負載供電電流。當使能引腳拉低時，關斷供電電流降至10μA。
產片介紹：PL8805是一款60V、3 5A的降壓穩壓器，內置高側場效應管。該設備能夠承受高達65V的負載脈沖。電流模式控制提供簡單的外部補償和靈活的元件選擇。低紋波脈沖跳頻模式減少了無負載供電電流。當使能引腳拉低時，關斷供電電流降至10μA。
┄┄┄詳細介紹┄┄┄
1、產品特征
• 4.7V-60V寬范圍工作輸入電壓
• 結溫范圍: –40°C - +150°C
• 固定3ms內部軟啟動計時器
• 支持峰值電流限制
• 支持欠壓鎖定和熱停機保護
• 0.8V 1% 內部電壓基準源
• 可調開關頻率最高可達2MHz
• 集成80mΩ高側場效應管
• 在輕負載模式下采用脈沖跳頻模式以提高輕載效率
• 輕載時低壓差運行，并采用集成式自舉充電式場效應管
• 65V輸入過壓保護
• 運行時效率高達100%
• 采用ESOP8封裝

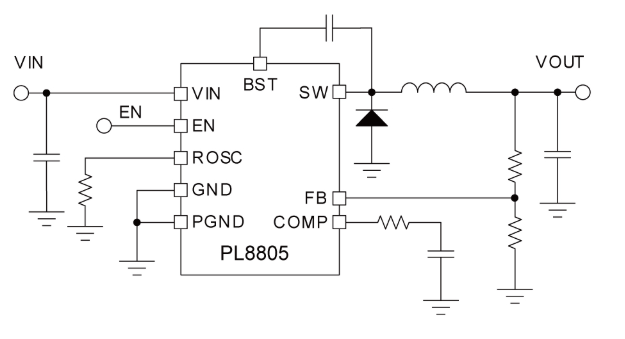

2、應用原理圖
3、產品描述
PL8805是一款60V、3.5A的降壓穩壓器，內置高側場效應管。該設備能夠承受高達65V的負載脈沖。電流模式控制提供簡單的外部補償和靈活的元件選擇。低紋波脈沖跳頻模式減少了無負載供電電流。當使能引腳拉低時，關斷供電電流降至10μA。
欠壓鎖定內部設置為4.7V，但可以通過啟用引腳進行增加。輸出電壓啟動斜率由內部控制，以提供受控啟動并消除超調。寬廣的開關頻率范圍允許優化效率或外部元件尺寸。輸出電流是逐周期限制的。頻率回退和熱關斷在過載條件下保護內部和外部元件。
PL8805的其他特點包括超低靜態電流和高輕負載效率、創新的峰值電流保護、集成的 VCC 偏置電源和引導二極管、精確的使能和輸入欠壓鎖定 (UVLO)，以及帶自動恢復的熱關斷保護。
4、典型應用場景
• 電器，電源設備和園藝工具
• 高容量電池組 (電動自行車, 電動滑板車)
• 電機驅動裝置，無人機，通訊設備
• 工業自動化和電機控制
• 車輛配件：全球定位系統（GPS）,娛樂系統
• USB專用充電端口和電池充電器
