DC-DC降壓
產品名稱：PL88104 高壓同步降壓轉換器
型號： PL88104
產片介紹：PL88104是一款單片55V，600mA降壓開關調節器。它集成了一個80V 550mΩ高側和一個80V 350mΩ低側功率開關，以在4 5V至55V的寬工作輸入電壓范圍內提供600mA的持續負載電流。峰值電流模式控制提供快速瞬態響應和逐周期電流限制。
產片介紹：PL88104是一款單片55V，600mA降壓開關調節器。它集成了一個80V 550mΩ高側和一個80V 350mΩ低側功率開關，以在4 5V至55V的寬工作輸入電壓范圍內提供600mA的持續負載電流。峰值電流模式控制提供快速瞬態響應和逐周期電流限制。
┄┄┄詳細介紹┄┄┄
1、產品特征：
• 4.5V - 55V 寬范圍輸入電壓范圍
• 600mA持續電流輸出能力
• 集成高側80V, 550mΩ和低側80V, 350mΩ功率場效應管

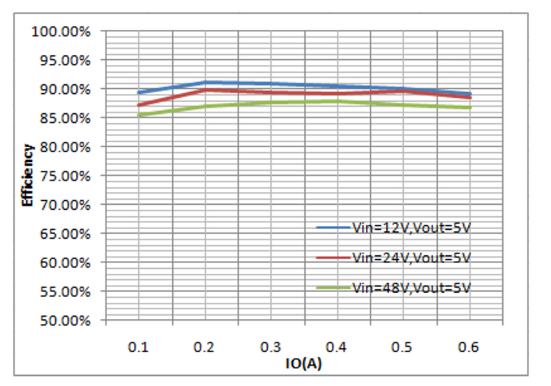

• 高達92%效率
• 內部軟啟動功能可限制通電時的瞬時電流
• 內部補償以節省外部元器件的使用
• 支持輸入欠壓鎖定功能
• 支持輸入過壓保護，以防止設備在大電壓和大電流情況下工作
• 支持輸出過壓保護
• 支持輸出短路保護
• 支持過溫保護
• 在輕載模式下采用脈沖跳頻功能以提高輕載效率
• 低等效串聯電阻（ESR）的陶瓷輸出電容器也能穩定
• 固定1200k開關頻率
• 外部組件較少，內部防護強大
• SOT23-6L封裝
2、應用原理圖
3、產品描述
PL88104是一款單片55V，600mA降壓開關調節器。它集成了一個80V 550mΩ高側和一個80V 350mΩ低側功率開關，以在4.5V至55V的寬工作輸入電壓范圍內提供600mA的持續負載電流。峰值電流模式控制提供快速瞬態響應和逐周期電流限制。
4、典型應用場景
• 功率計
• 分布式電力系統
• 電池充電器
• 線性穩壓器的前置調節器
• 燈條控制器
