產品名稱：HR8549 雙通道 H 橋電機驅動芯片
型號： HR8549
產片介紹：HR8549 是一種雙通道低飽和電壓的正、反向電機驅動芯片，為玩具、打印機和其它電機一體化應用提供一種雙通道電機驅動方案。HR8549 內置兩路 H 橋驅動，可以驅動兩路刷式直流電機，或者通過輸出并接驅動一路刷式直流電機，或者一個雙極步進電機，或者螺線管或者其它感性負載
產片介紹：HR8549 是一種雙通道低飽和電壓的正、反向電機驅動芯片，為玩具、打印機和其它電機一體化應用提供一種雙通道電機驅動方案。HR8549 內置兩路 H 橋驅動，可以驅動兩路刷式直流電機，或者通過輸出并接驅動一路刷式直流電機，或者一個雙極步進電機，或者螺線管或者其它感性負載
┄┄┄詳細介紹┄┄┄
描述
HR8549為玩具、打印機和其它機電一體化應用提供一種雙通道電機驅動方案。
HR8549內置兩路H橋驅動，可以驅動兩個直流有刷電機，或者通過輸出并接驅動一
個直流有刷電機，或者一個雙極步進電機，或者螺線管及其它感性負載。
特點
● 雙通道H橋電機驅動器
● 驅動兩個直流有刷電機或者一個步進電機
● 低RDS(ON)電阻，1.0Ω(HS+LS)
● 1A驅動輸出
● 輸出可以并用，2A驅動輸出
● 單電源供電，2.7V-13V
● 支持休眠模式，降低功耗
● 過溫關斷電路
● 欠壓鎖定保護
應用
■ 鋰電池供電玩具
■ POS 打印機
■ 安防相機
■ 辦公自動化設備
■ 游戲機
■ 機器人

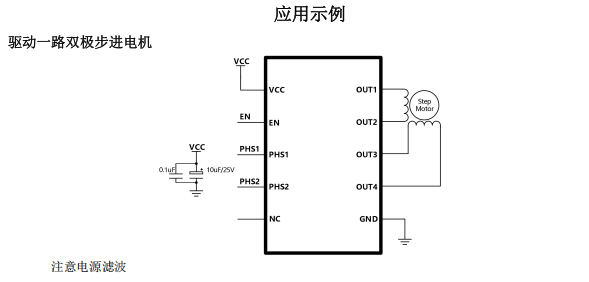

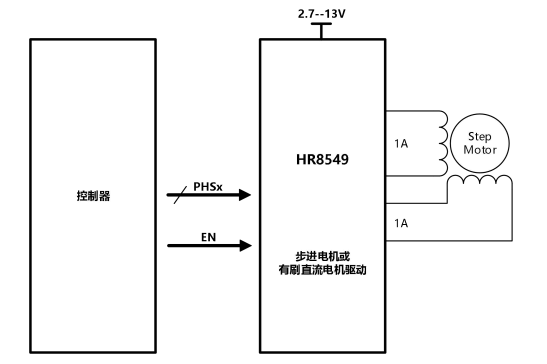

典型應用原理圖
模塊功能描述
HR8549 是一種雙通道低飽和電壓的正、反向電機驅動芯片，為玩具、打印機
和其它電機一體化應用提供一種雙通道電機驅動方案。HR8549 內置兩路 H 橋驅
動，可以驅動兩路刷式直流電機，或者通過輸出并接驅動一路刷式直流電機，或
者一個雙極步進電機，或者螺線管或者其它感性負載。

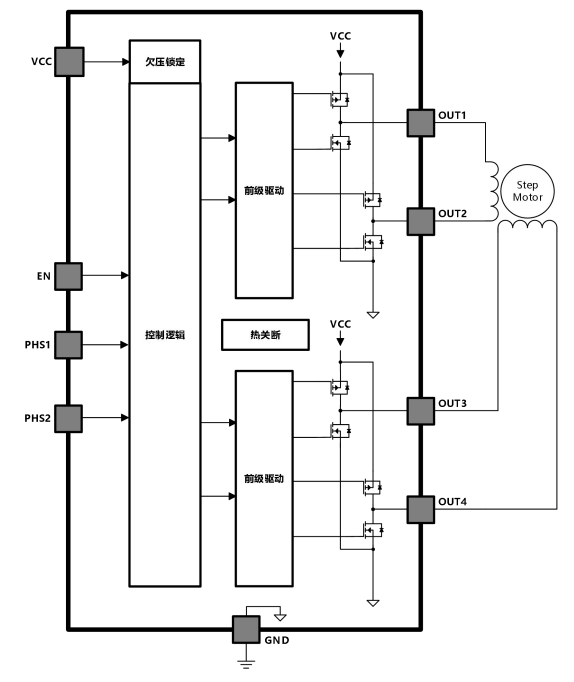

功能框圖
