D類功放單通道
產品名稱：HTA8127 內置升壓的77W單體聲D類音頻功放
型號： HTA8127
產片介紹：HTA8127是一款內置升壓的單聲道D類音頻功率放大器，其支持單節鋰電、雙節鋰電串聯、5V、12V等多種輸入，升壓后的電壓提供給功放供電，功放支持單聲道BTL輸出。
產片介紹：HTA8127是一款內置升壓的單聲道D類音頻功率放大器，其支持單節鋰電、雙節鋰電串聯、5V、12V等多種輸入，升壓后的電壓提供給功放供電，功放支持單聲道BTL輸出。
┄┄┄詳細介紹┄┄┄
■ 概述
HTA8127是一款內置升壓的單聲道D類音頻功率放大器，其支持單節鋰電、雙節鋰電串聯、5V、12V等多種輸入，升壓后的電壓提供給功放供電，功放支持單聲道BTL輸出。
HTA8127內置的升壓電路，可通過FB腳設置升壓值，以滿足不同的輸出功率需求。其還可通過外置電阻調節開關峰值電流限值。
此外，HTA8127內部集成免濾波器調制技術，能夠直接驅動揚聲器，內置的關斷功能使待機電流最小化，還集成了輸出端過流保護、片內過溫保護、輸入電源欠壓異常保護、升壓電壓過壓保護等功能。
HTA8127內置的升壓電路，可通過FB腳設置升壓值，以滿足不同的輸出功率需求。其還可通過外置電阻調節開關峰值電流限值。
此外，HTA8127內部集成免濾波器調制技術，能夠直接驅動揚聲器，內置的關斷功能使待機電流最小化，還集成了輸出端過流保護、片內過溫保護、輸入電源欠壓異常保護、升壓電壓過壓保護等功能。
■ 特點
• 輸出功率(fN=1kHz,RL=4Ω)
雙鋰電7.4V:44W(VoUT=18V,THD+N=10%)
三鋰電12V:77W(VOUT=24V,THD+N=10%)
• VBAT供電范圍:2.7V至VOUT
• D類功放擴頻功能
• 模擬差分/單端輸入
• 內置升壓電路:可調節的升壓值和升壓限流
• D類功放擴頻功能
• 模擬差分/單端輸入
• 內置升壓電路:可調節的升壓值和升壓限流
• 保護功能:過流/過熱/欠壓異常/過壓保護功能
• 無鉛無鹵封裝，ETSSOP28(EP UP)
■ 應用
• 智能音響 • 無線音響 • 便攜式音箱
• 2.1聲道小音箱 • 拉桿音箱 • 便攜式游戲機

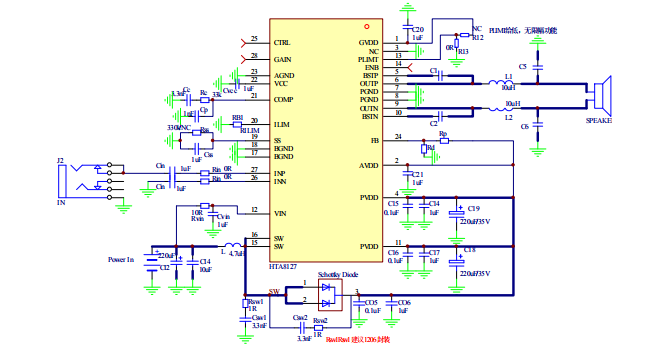

■ 典型應用圖
1. CTRL, ENB分別控制功放部分、升壓部分的使能。
CTRL=H: 功放工作（有兩種工作方式，如下表）；CTRL=L: 功放關斷。
ENB=H: 升壓工作；ENB=L: 不升壓。
建議上電時序：Power In上電，延時10ms后，ENB拉高，延時150ms后，CTRL拉高；若CTRL與ENB短接在一起拉高，則建議SS電容減小為100nF。

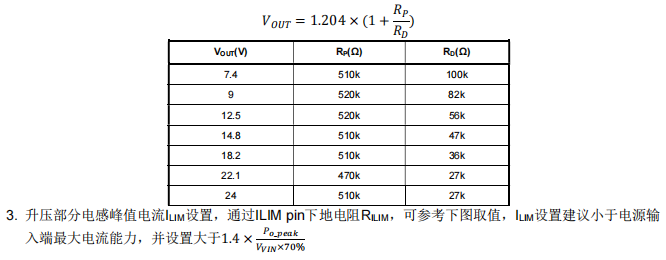

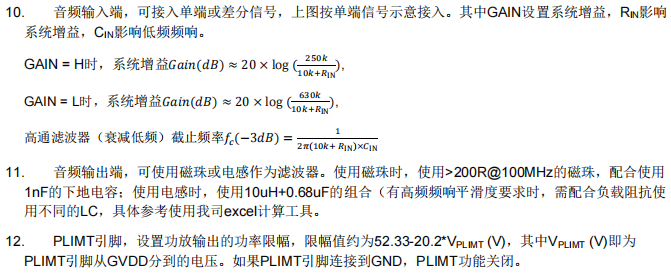

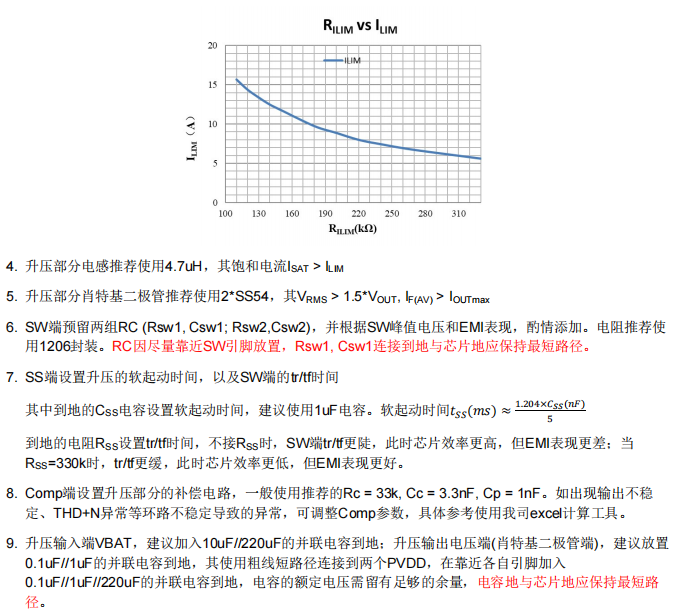

2. 升壓電壓設置，通過FB端Rp和Rd電阻。計算公式、推薦設置，如下
