產品名稱：HR8833(雙通道 H 橋電機驅動芯片)
型號： HR8833
產片介紹：HR8833為玩具、打印機和其它電機一體化應用提供一種雙 通道電機驅動方案。HR8833有兩路H橋驅動，可以驅動兩路刷式 直流電機，或者一個雙極步進電機，或者螺線管或者其它感性負 載。
型號： HR8833
產片介紹：HR8833為玩具、打印機和其它電機一體化應用提供一種雙 通道電機驅動方案。HR8833有兩路H橋驅動，可以驅動兩路刷式 直流電機，或者一個雙極步進電機，或者螺線管或者其它感性負 載。
┄┄┄詳細介紹┄┄┄
描述

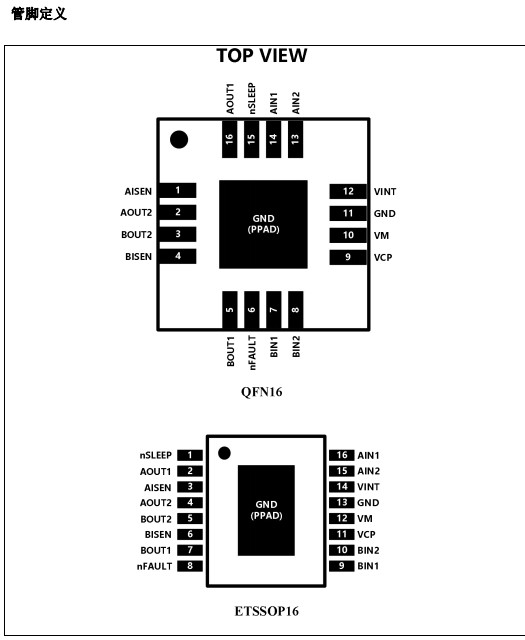

HR8833為玩具、打印機和其它電機一體化應用提供一種雙通道電機驅動方案。HR8833有兩路H橋驅動，可以驅動兩路刷式 直流電機，或者一個雙極步進電機，或者螺線管或者其它感性負載。每一個橋的功率輸出模塊由N通道功率MOSFET組成，叫作H 橋驅動器。每個橋包含整流電路和限流電路。 內部關斷功能包含過流保護，短路保護，欠壓鎖定保護和過溫保護，并提供一個故障輸出管腳。HR8833提供兩種封裝，一種是帶有裸露焊盤的ETSSOP16封裝，另一種是帶裸焊盤的QFN16封裝，能有效改善散熱性能，且是無鉛產品，符合環保要求
特點
●雙通道H橋電機驅動器
●驅動兩路直流電機或者一個步進電機
●低RDS(ON)電阻，450mΩ（HS+LS）
●1.5A驅動輸出
●輸出可以并用，最大提供3A驅動輸出
●寬電壓供電，2.7V-12V
●PWM控制接口
●過溫關斷電路
●短路保護
●欠壓鎖定保護
應用
? 鋰電池供電玩具
? POS 打印機
? 安防相機
? 辦公自動化設備
? 游戲機
?
機器人
機器人
