產品名稱：HT71662 13V,10A全集成同步升壓轉換器
型號： HT71662
產片介紹： HT71662是一款高功率、全集成升壓轉換 器，集成16mΩ功率開關管和23mΩ同步整流管， 為便攜式系統提供高效的小尺寸解決方案。 ? HT71662具有2 7V至13V寬輸入電壓范圍， 可為采用單節或兩節鋰電池的應用提供支持。 該器件具備10A開關電流能力，并且能夠提供 最高13V的輸出電壓。
型號： HT71662
產片介紹： HT71662是一款高功率、全集成升壓轉換 器，集成16mΩ功率開關管和23mΩ同步整流管， 為便攜式系統提供高效的小尺寸解決方案。 ? HT71662具有2 7V至13V寬輸入電壓范圍， 可為采用單節或兩節鋰電池的應用提供支持。 該器件具備10A開關電流能力，并且能夠提供 最高13V的輸出電壓。
┄┄┄詳細介紹┄┄┄
■ 概述
HT71662是一款高功率、全集成升壓轉換 器，集成16mΩ功率開關管和23mΩ同步整流管， 為便攜式系統提供高效的小尺寸解決方案。
HT71662具有2.7V至13V寬輸入電壓范圍， 可為采用單節或兩節鋰電池的應用提供支持。 該器件具備10A開關電流能力，并且能夠提供 最高13V的輸出電壓。
HT71662采用自適應恒定關斷時間峰值電 流控制拓?fù)浣Y(jié)構來調節輸出電壓。在中等到重 負載條件下，HT71662工作在PWM 模式。在輕 負載條件下，該器件工作在可提高效率的PFM 模式。
此外，該器件還提供有14V輸出過壓保護、 逐周期過流保護和熱關斷保護。
■ 特性
? 輸入電壓范圍VIN：2.7V-13V
? 輸出電壓范圍VOUT：4.5V-13V
? 內部固定峰值電流：10A
? 高轉換效率：
93% (VIN = 7.4V, VOUT=12V, IOUT =3A)
92% (VIN = 3.6V, VOUT=9V, IOUT =1A)
? 低關斷功耗，關斷電流1uA
? 內部固定開關頻率：~450kHz
? 輸出過壓 (14V)、逐周期過流、熱關斷等保護
? ESOP8，無鉛封裝
■ 應用
? 無線音箱 ? USB TYPE-C 電源傳輸
? 便攜式音箱 ? 拉桿音箱
? 快充移動電源 ? 平板電腦，筆記本電腦
? 電子煙 ? POS機終端

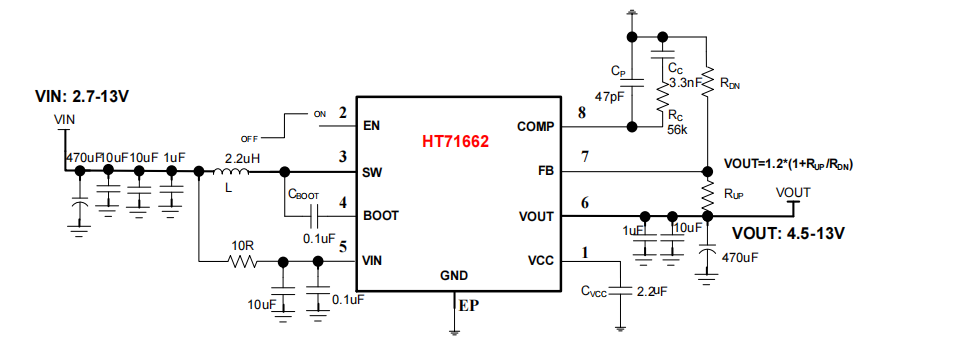

■ 典型應用圖
