產品名稱：HTA8127 內置升壓的77W單體聲D類音頻功放
型號： HTA8127
產片介紹：HTA8127是一款內置升壓的單聲道D類音頻功率放大器，其支持單節鋰電、雙節鋰電串聯、5V、12V等多種輸入，升壓后的電壓提供給功放供電，功放支持單聲道BTL輸出
產片介紹：HTA8127是一款內置升壓的單聲道D類音頻功率放大器，其支持單節鋰電、雙節鋰電串聯、5V、12V等多種輸入，升壓后的電壓提供給功放供電，功放支持單聲道BTL輸出
┄┄┄詳細介紹┄┄┄
■ 概述
HTA8127是一款內置升壓的單聲道D類音頻功率放大器，其支持單節鋰電、雙節鋰電串聯、5V、12V等多種輸入，升壓后的電壓提供給功放供電，功放支持單聲道BTL輸出。
HTA8127內置的升壓電路，可通過FB腳設置升壓值，以滿足不同的輸出功率需求。其還可通過外置電阻調節開關峰值電流限值。
此外，HTA8127內部集成免濾波器調制技術，能夠直接驅動揚聲器，內置的關斷功能使待機電流最小化，還集成了輸出端過流保護、片內過溫保護、輸入電源欠壓異常保護、升壓電壓過壓保護等功能。
HTA8127內置的升壓電路，可通過FB腳設置升壓值，以滿足不同的輸出功率需求。其還可通過外置電阻調節開關峰值電流限值。
此外，HTA8127內部集成免濾波器調制技術，能夠直接驅動揚聲器，內置的關斷功能使待機電流最小化，還集成了輸出端過流保護、片內過溫保護、輸入電源欠壓異常保護、升壓電壓過壓保護等功能。
■ 特點
?輸出功率(fIN=1kHz, RL=4Ω)
雙鋰電7.4V：44W (VOUT=18V, THD+N= 10%)
三鋰電12V：77W (VOUT=24V, THD+N = 10%)
?VBAT供電范圍：2.7V至VOUT
?D類功放擴頻功能
?模擬差分/單端輸入
?內置升壓電路：可調節的升壓值和升壓限流
?保護功能：過流/過熱/欠壓異常/過壓保護功能
?無鉛無鹵封裝，ETSSOP28 (EP UP)
■ 應用
?智能音響 ?無線音響 ?便攜式音箱
?2.1聲道小音箱 ?拉桿音箱 ?便攜式游戲機

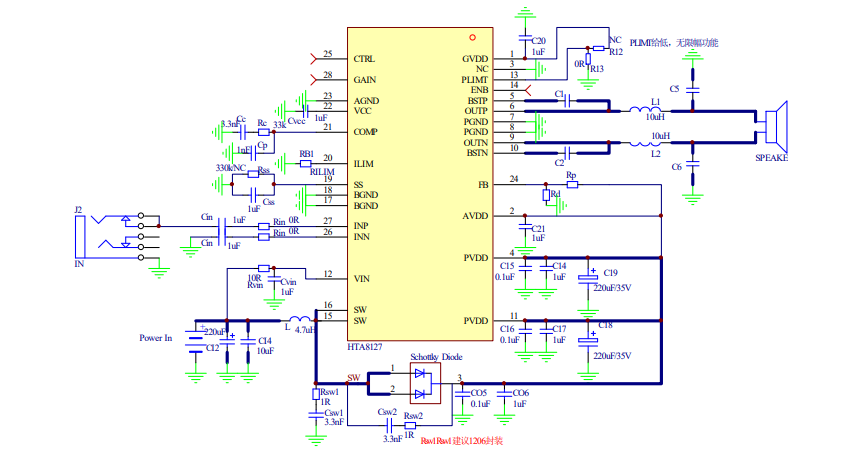

■ 典型應用圖
